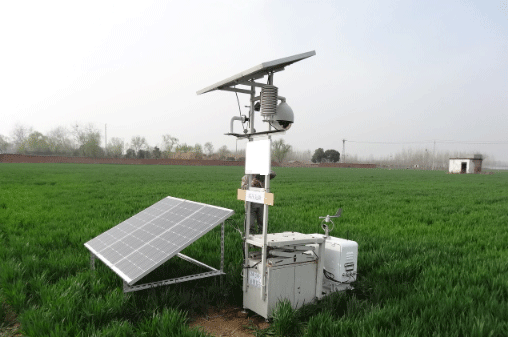

無線農業綜合氣象站

一、 產品概述：

    智慧農業氣象觀測站采用最新的物聯網技術、4G通訊技術，將農業環境的各類數據采集、發送到智慧農業云平臺，并通過配套的APP可以查看相關各類數據。

    我公司通過多年的研發，相關軟件取得了軟件著作權證書，相關物聯網采集設備和通訊設備取得了國家專利。設備本身有農業部農機具質量監督檢測中心報告。

    智慧農業云平臺，可以通過wifi/4g等方式接收數據，可以將各類數據存儲、分類檢索、匯總、分析；形成走勢圖、柱圖、日報表等。還可以兼容：蟲害數據、性誘監測數據、病蟲調查統計數據。利于農業生產的環境監測、實時預警、科學防治。

二、 主要功能：

1. 采用先進的微型控制技術，監測不小于16項氣象環境因子

2. 主機功率：≤200mA（12V）  整機功耗：≤600mA（12V）

3. 采用60W太陽能板，40AH鋰電池，電壓：DC12V自帶穩壓設備;

4. 設備為安卓系統，配置屏幕為7寸，數據采集軟件可以自動分成：空氣、土壤、水體三大類數據，并在屏幕上可以顯示各個環境要素的數據。正常情況下通過GPRS傳輸數據，同時也可以通過GSM短信獲取數據。內置放丟失功能 。

5. 采集數據功能：空氣溫度、空氣濕度、土壤溫度（4層）、土壤含水率（4層）、風速、風向、光照度、輻射、降雨量、圖片等16種以上參數的環境數據；

6. 數據存儲量：可以存儲一年的數據（8760批），設備帶有本地緩存，可以在信號斷掉的時候，實現數據的復傳。

7. 具有通過移動設備將數據轉存到計算機功能，能夠與計算機聯接，實時顯示數據、圖形顯示。

8. 可將所有采集的數據及苗情圖片上傳到自建的物聯網平臺。

9. 自主知識產權的軟件平臺和手機 APP 軟件，可以通過任意聯網的電腦和手機查看數據，并可查看在線視頻和圖片，可將數據格式以折線圖、柱狀圖、3D 柱狀圖、區域圖等圖表形式顯示。

10. 可查看指定區域的站點安裝情況及最新監測時間，從而得出指定區域的站點數量。

11. 可查看某個站點指定傳感器在指定時間范圍內的數據報表信息，也可將結果導出到 Excel。

12. 可查看某個站點在指定時間月份、年份的數據報表信息。

13. 可將備份的數據或本地整理的數據導入到數據庫，也可將導入的數據刪除。

14. 添加旱情預警信息，并自動發布短信通知。查詢已發布的旱情預警信息。

15. 可按災情的嚴重程度分為紅、黃、橙三種顏色，并在監測區域圖中形式展示

16. 用戶登陸權限可進行分級設置，確保安全

三、 技術參數：

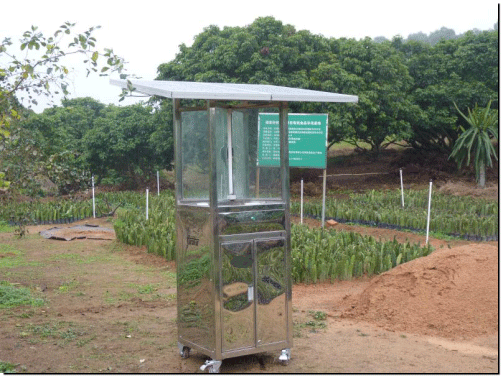

遠程拍照式蟲情測報系統

1.電源：交流220V或（太陽能板36V/400WP 蓄電池 12V/400AH） ；

2.光源：T8管20W；燈管啟動時間：開機后小于 5 秒 ；

3.殺蟲原理: 光波共振；

4.誘集光源：根據不作物的靶標害蟲使用不同波長的誘蟲燈；

5.誘控范圍：80-100畝；

6.設計壽命：≥10年；

7.撞擊面積：≥0.8㎡；

8.撞擊屏：互成90°角；

9.排水模式：能有效將雨、蟲分離；

10.處理裝置：經外加熱蟲體處理致死亡率不小于98%，蟲體完整率不小于95%遠紅處加熱蟲體處理倉溫度控制。每隔一定時間，蟲體從殺蟲倉轉入烘干倉，繼續對蟲體烘干加熱相同時間，然后干燥的蟲體轉入撒蟲盤。為了提高殺蟲效率，特設置上下兩層紅外加熱倉，兩個活動門交替開啟，保證每個蟲體至少經歷一次遠紅外加熱處理周期。 撒蟲盤上做有波浪條紋，在撒蟲盤下方固定有震動電機，蟲體均勻掉落在運轉中的傳送帶上將蟲體運輸?shù)綌z像頭下方。在無人監管的情況下，可自動完成誘蟲、殺蟲、蟲體分散、拍照、運輸、收集、排水等系統作業，并與無線模塊相連，把數據發送至服務器端；

11.攝像頭：1300W ；

12.系統：7 寸電容屏顯示與操作，安卓系統智能控制。全中文液晶顯示，可自動或手動設置拍照、開關誘蟲燈、傳輸帶及系統工作模式；兼容省或國家系統，采集數據可直接自動對接病蟲害物聯網數據分析系統（縣級）；

13.網絡：有線光纖/無線網橋/4G路由器 ；

14.工作環境溫度：0 ～ 70℃ ；工作環境濕度： ≤ 90%；

15.殼體：采用304不銹鋼，適合長期野外工作；

16.絕緣電阻：大于 2.5MΩ ；

17.遠程自動控制及識別計數，可識別褐飛虱、白背飛虱、稻縱卷葉螟、二化螟和大螟 5 類水稻主要害蟲。其中飛虱的識別準確率≥80%，稻縱卷葉螟、二化螟和大螟的識別準確率≥90%；儀器自動計數和燈下人工計數擬合度≥90%；

18.內置GPS，方便查找設備位置；同時起到一定的防盜作用；

19.時控模式：根據靶標害蟲生活習性規律，設定工作時間段；

20.光控模式：晚上自動開燈運行，白天自動關燈（待機），在夜間工作狀態下，不受瞬間強光照射改變工作狀態；

21.大小蟲子識別過濾：捕捉口設有濾網，防止非目標體大蟲子進入機器內部，影響小蟲子自動識別；

22.蟲雨倉結構：將雨水自動排出，能有效將雨蟲分離，使箱體內無積水；

23.雨控裝置：可按外界天氣變化自動反饋捕捉拍照時的天氣情況；

24.防雷裝置：能夠有效防止雷擊；

25.所有數據及設置均可在相應的物聯網平臺及手機APP上進行操作；

注：產品訂貨前需確定電源形式，太陽能供電方式可能需要配備較大容量電池，且需要注意電池壽命，每年檢查更換。

智能遠程拍照型孢子捕捉儀

1. 智能遠程拍照型孢子捕捉儀可以全天自動捕捉病菌孢子，并進行自動拍攝；

2. 系統具備最優圖片融合功能，自動融合成最清晰的照片通過網絡上傳至云服務器；

3. 統計分析：采用云服務器技術，實現對病菌孢子圖片的人工統計與分析，可實時人工遠程查看確認，縮短了預測預報周期；

4. 實現了遠程控制，無需人員去現場，即可進行開關機、自動拍照、設置工作時段、拍照張數、拍照采集時間等操作；

5. 設備實時狀態顯示，腔體溫度，查詢空氣采樣時間；設置空氣采樣時間

6. 遠程設置工作模式：遠程自動拍照和手動拍照

7. 采用光、電、數控技術，自動顯微成像

8. 孢子設備內有高分辨率顯微鏡，可以清晰拍攝顯示5-100微米的目標體

9. 多種聯網方式(4G\RJ45\GPRS）可隨時隨地聯網管理

10. 數據報警參數可遠程上傳到云平臺，可在WEB端查詢配置，方便維護和管理

11. 內置 GPS 定位功能，可在網頁地圖中查看設備站點等數據

12. 內置溫度采集功能，可遠程監測設備運行溫度

13. 所有設置可以通過APP和WEB端軟件來進行

14. 可分時段設置和控制，自動拍照和手動拍照均可

15. 時段控制：根據孢子數量大小，設定適宜工作時間段

16. 自動故障報警

17. 剩余可拍照數量顯示

18. 防雷裝置：能夠有效防止雷擊

19. 內置 UPS:支持?jǐn)嚯姳Ｗo(hù)

20. 電源：AC 220V±10%

21. 攝像頭：500 萬像素

22. 顯示屏：10.4 寸

23. 系統：WINDOWS 7

24. 絕緣電阻：大于 2.5MΩ

25. 氣體采樣：采集流量 120L/分鐘，采集時間 60~1200 分鐘（設置范圍）

26. 可采集面積：長*寬50*8mm

27. 設置范圍：定時啟動，24 時制，可以任意設置 24 小時開啟時間

28. 拍照數量：1-100 張

29. 載玻帶：一次更換總長度 80 米，最長可以連續使用 365天，每天拍 3 次

30. 成像系統基本參數：光學放大 20X；500 萬像素 CMOS 圖像傳感器。

31. 所有數據可上傳到本次物聯網系統中統一管理。

注：產品訂貨前需確定電源形式，太陽能供電方式可能需要配備較大容量電池，且需要注意電池壽命，每年檢查更換。

物聯網四情平臺

平臺主要用于管理和展示物聯網所有的數據和視頻，并可進行遠程設備控制。數據可以與農業部植保病蟲害監測網系統對接。包括測報系統及視頻系統；同時對本項目配套設備進行管理。災害預警系統、數據統計分析系統、用戶信息管理系統，能夠?qū)崟r采集傳感器的數據、視頻數據、苗情圖像等信息，實現信息采集、生產監控、安全可視、在線監管，全面提升農業信息化和四情監管水平。遠程視頻監控系統由攝像、傳輸、控制、顯示、存儲五大部分組成。

中心平臺包含五個功能性系統：病蟲害監控預警系統，墑情氣象監控預警系統，視頻監控（包括了苗情災情監控）系統、數據監控分析預警系統。

蟲情監測：蟲情測報燈內蟲體遠程采集圖像數據，對每個時間段所統計到的蟲子數量，本功能為查看儀器當前系統的狀態（工作模式、地理位置、天氣、倉位和蟲子數量），可選擇某個歷史時間段中的每個時間段的所有蟲情數據，包括工作模式、時間、倉位、照片、天氣、地理位置和蟲子數量。點擊圖片名稱可查看當時所拍照片，可查看某一時間段的蟲子統計數量，可跟據其數量分析蟲情爆發程度，跟據具體需要設置數據流量、電池電量、儀器移動范圍和蟲子數量的警戒值，可遠程跟據用戶需要設置工作模式、IP地址、殺蟲烘干時間、定時拍照時間、恢復儀器出廠設置、密碼修改和找回密碼用的手機號。

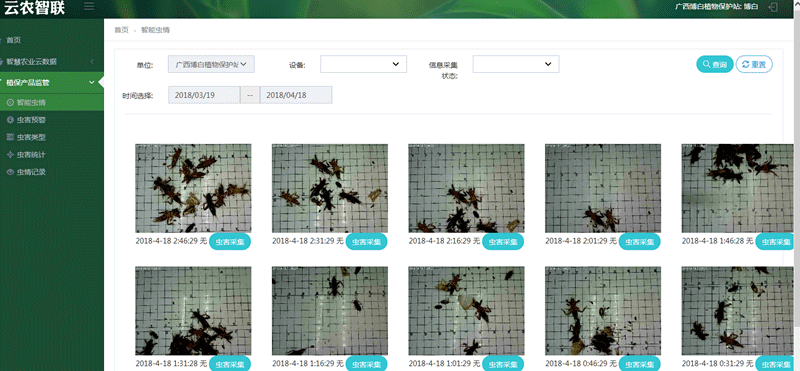

蟲情監測界面截圖

病蟲害預警系統：可對遷移性蟲害進行時實分析，對未發生區域進行提前預防；對即將發生和已發生災害區域做出及時正確的對策。也可以按產業等特殊條件來進行分類分析。所轄區域內的每個基地都可以從本界面進入并查詢當前基地信息或控制基地設備。圖表展示：可查看具體地區和各種病蟲害的統計、預警、K線、對比分析圖形（地圖），跟據圖形可提前預防各種災害；

綜合統計：各種病蟲害手動統計用的表格，點每種表格還可編輯和查詢歷史數據；

本省特色：本省農作物的各種特色病蟲害統計表格；

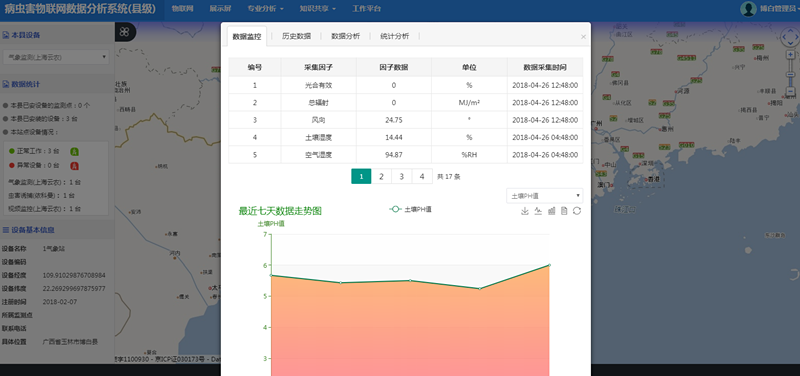

農業綜合氣象數據界面截圖

氣象墑情監測：可選擇空氣傳感器和時間段，以圖形的方式展示供專業人員分析，可選擇時間段，以列表的方式展示所有傳感器數據供專業人員分析，可選擇具體土壤傳感器和時間段，以圖形的方式展示供專業人員分析，可選擇時間段，以列表的方式展示所有傳感器數據供專業人員分析。

氣象數據分析：該模塊提供氣象墑情系統的空氣溫/濕度、光照度、二氧化碳、土壤溫/濕度、病蟲害監測數據的歷史數據查詢功能。歷史數據查詢、歷史數據對比分析、歷史數據備份、報警信息查詢、設備狀態查詢、用戶日志查詢。數據中心同時可以將溫室內空氣溫度、空氣濕度、二氧化碳濃度等環境監測數據以及環境預警事件信息以圖表形式或曲線圖形式形成統計報表，供管理人員做出適當?shù)淖魑锷L管理、分析與決策。可分析各參數變化對作物生長產生的影響；可將溫室內數據測量結果存儲為報表形式，對各參數進行分析和瀏覽，供其他研究之用。圖片數據中心可以查看當前基地中作物每天生長情況，并根據情況分析生長態勢。

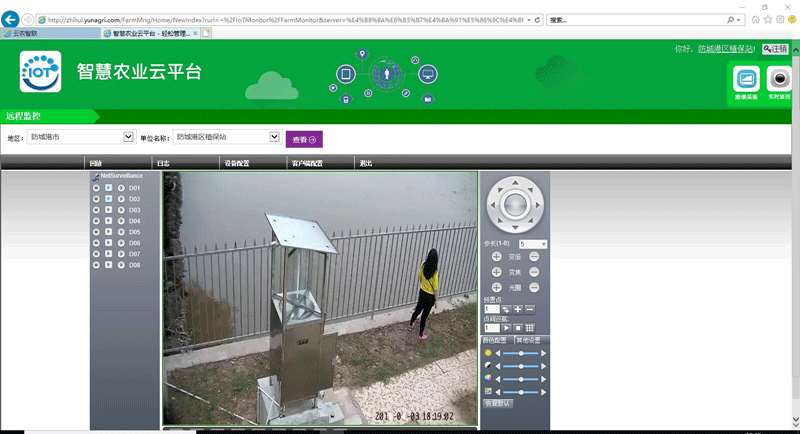

監控界面截圖

視頻監控系統：在制定區域安裝遠紅外攝像球機，管理者通過視頻系統可清晰直觀的實時查看種植區作物的生長及病蟲害情況，并對突發性異常事件的過程進行及時監視和記錄，用以提供及時高效的指揮和調度。遠程視頻在平臺上可以自動控制云臺動作，變換攝像頭方位等功能；采集的視頻幀速、圖像大小可調節。移動應急終端（手機APP監控平臺）。登錄后可實時視屏查看儀器周邊情況。多通道同屏展示，同時展示相應區域的環境土壤參數，可遠程操作攝像頭角度、變焦、變倍、光圈等參數。

設備管理：可以遠程設定設備設施的工作狀態，（自動或者手動啟動）如電量，流量，GPS位置，故障等信息及管理。

用戶管理：可查看所有系統登錄賬戶的情況及登錄記錄以及新增不同權限用戶。

注：軟件平臺功能如需在現有基礎上定制，最終交付期可能會有所延長。

物聯網智能四情手機APP

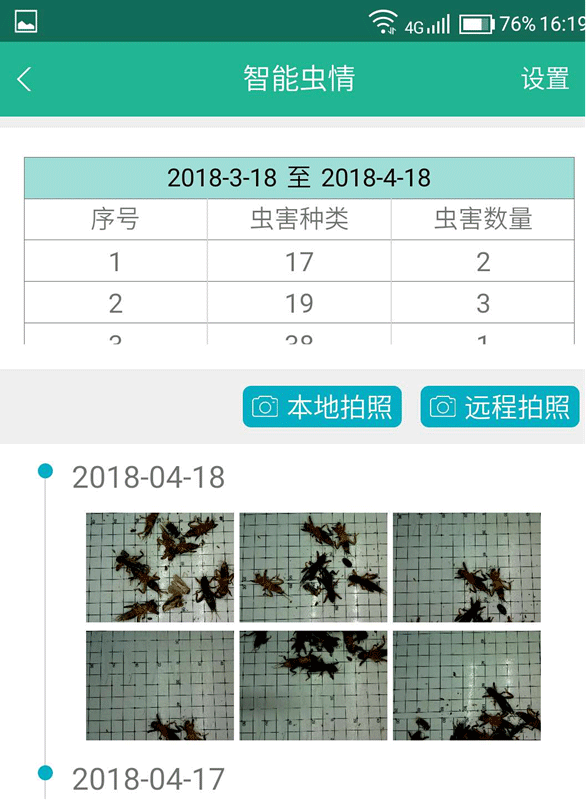

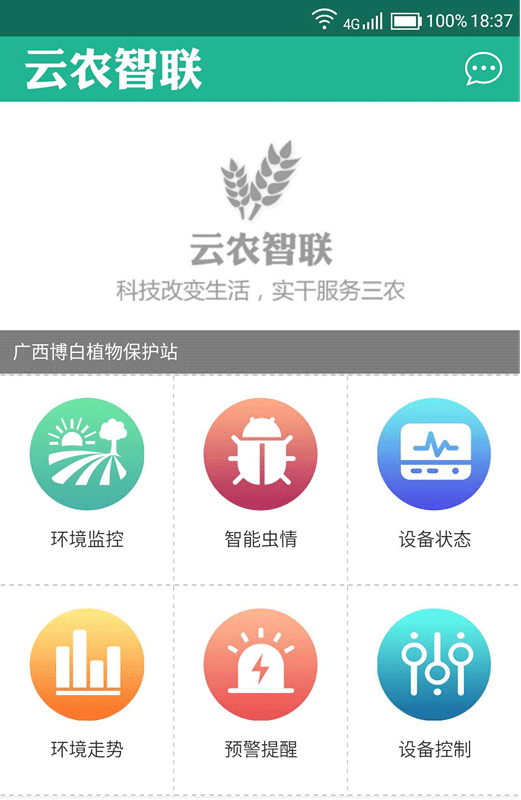

手機APP界面

定制開發，滿足查看“四情”軟件平臺所有系統功能；

病蟲情監測：查看儀器當前系統的狀態（工作模式、地理位置、天氣、倉位和蟲子數量）；

苗情監測：可查看作物每天的生長情況（每天三張圖片，可任意設置拍攝時間），可遠程跟據用戶需要設置IP地址、定時拍照時間、恢復儀器出廠設置、密碼修改和找回密碼用的手機號；

氣象墑情監測：可選擇空氣傳感器和時間段，以圖形的方式展示供專業人員分析，可選擇時間段，以列表的方式展示所有傳感器數據供專業人員分析，可選擇具體土壤傳感器和時間段，以圖形的方式展示供專業人員分析，可選擇時間段，以列表的方式展示所有傳感器數據供專業人員分析；

災情監測：登錄后可實時視屏查看儀器周邊情況。

注：軟件平臺功能如需在現有基礎上定制，最終交付期可能會有所延長。
