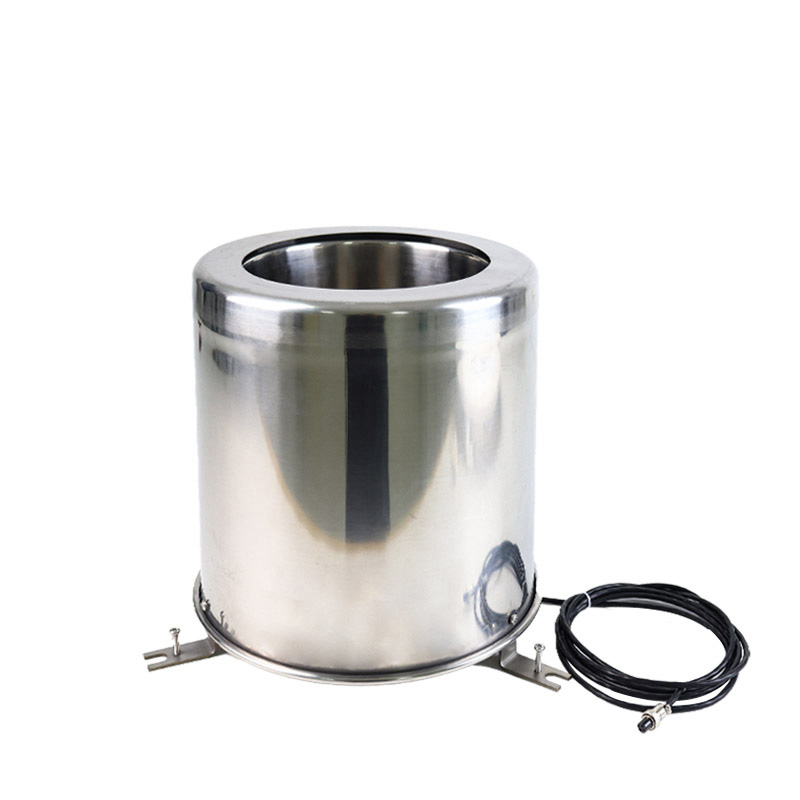

一、稱重式水面蒸發器工作原理

稱重式水面蒸發器又稱蒸發量計，稱重式水面蒸發器是用于自動連續觀測水面蒸發在不同時間段變化規律，用于測量液面蒸發量的專業儀器。應用壓力式測量原理，通過測量蒸發皿內液體重量變化，再計算出頁面高度，從而測得蒸發量。能夠適應各類環境的水面蒸發測量，不受液體結冰的影響，克服了使用超聲波原理測量液面高度時出現的結冰時測量不準、無水時易損壞傳感器、測量精度低等弊端。

二、稱重式水面蒸發器適用范圍

水面蒸發傳感器是用來感知水面蒸發量變化的傳感器，可以觀測水面蒸發在不同時間段的變化規律，適用于氣象觀測、植物栽培、種子培養、農林業、地質勘測、科學研究等領域。

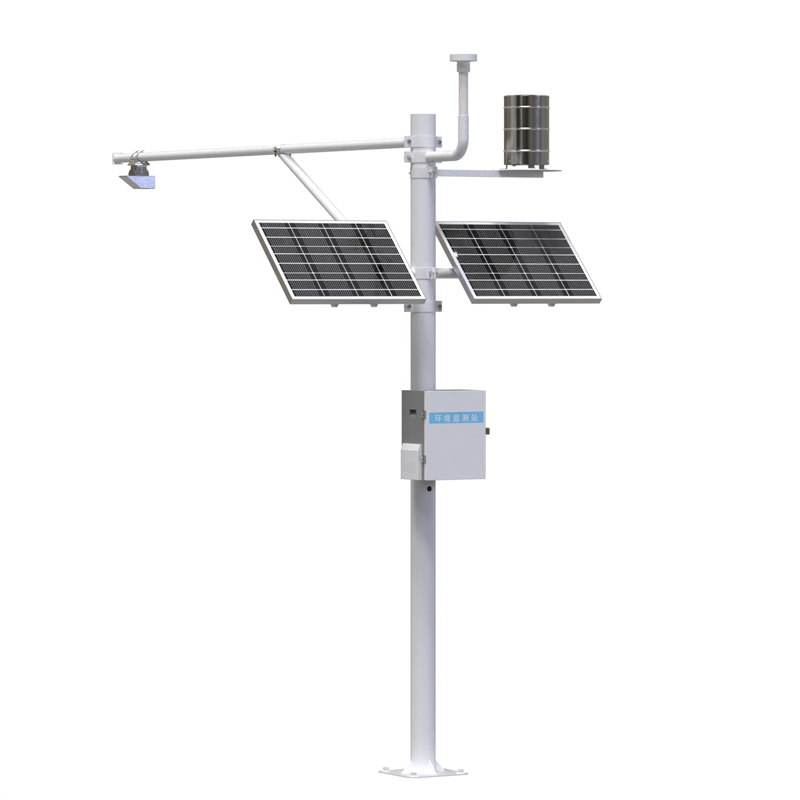

既可與自動加水裝置、數據采集發送裝置等配套使用，實現蒸發過程自動監控，也可與數據采集存儲裝置（記錄儀）組合使用，實現蒸發數據的自動存儲，還可與雨量傳感器、數據采集發送裝置等搭配使用，實現蒸發、降雨過程的自動觀測和遠程傳輸。

三、稱重式水面蒸發器功能特點

1.可以防止太陽直曬引起的蒸發誤差，擁有比同行業產品更高的測量精度值，響應速度快；

2.整機選用304不銹鋼材質制成，耐腐蝕，不起銹，外觀精美，保證傳感器使用壽命；

3.壓力式測量原理，使用高精度的稱重原理測量蒸發皿內液體的重量變化，計算出液面高度，從而測量得到蒸發量，測量更準確，數據更科學；

4.雙層防護的設計結構，該產品采用雙層不銹鋼設計，可以隔離外界干擾，使測量結果更加準確；

5.停電后再通電，輸出數據依然正確；

四、稱重式水面蒸發器工作及存儲條件

工作溫度：-40～85°C

工作濕度：0～100%RH

儲存濕度：＜80%（無凝結）

五、稱重式水面蒸發器技術參數

供電電壓：12V DC

測量范圍：0～190mm

測量精度：±1%

信號輸出：485 Modbus-RTU

響應時間：200ms

內桶口徑：φ200mm

防護等級：IP66

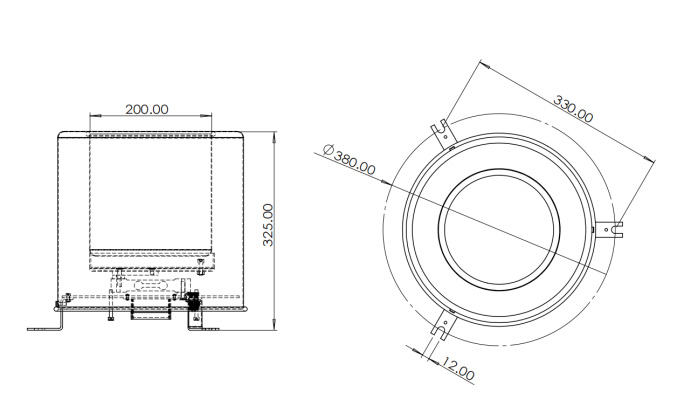

六、稱重式水面蒸發器產品尺寸圖

七、稱重式水面蒸發器安裝指導

1.安裝位置選擇須知

設備安裝地點應高出地面且須裝在水泥底座上，防止雨水淹沒底盤及倒灌進設備內部從而引起設備短路或線路故障。

2.安裝步驟

將產品拆箱，把外殼、內膽、底座放置于水平地面準備安裝，安裝步驟如下：

A去掉底部頂絲

B將內膽放置于底座托盤上

C將外殼罩在底座底盤上

D轉動外殼使外殼底部螺栓孔與底座托盤螺栓孔對齊后插入螺栓擰緊

E將組裝好的設備固定于預先制作好的水泥底座上
